Con el fin de simular unas condiciones de producción cercanas a la realidad, se seleccionaron 3 productos que pudieran ser fabricados a partir de la misma materia prima. En este caso un tablero de madera MDF de 15mm de espesor.
Productos
Base portátil ergonómica
*Base portátil ergonómica - Producto original. *

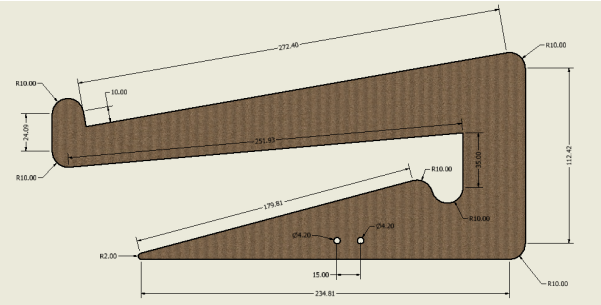

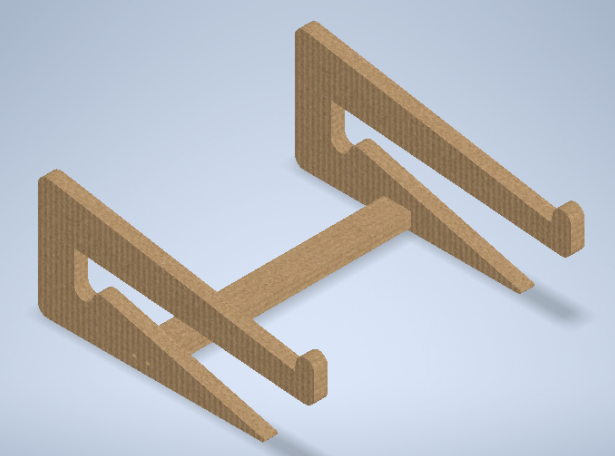

Este producto es utilizado para armar una pequeña estación de trabajo mediante un computador portátil cuando se utiliza sobre una mesa, además cuenta con el espacio para almacenar un teclado, incrementando la altura de la pantalla con el fin de evitar molestias al trabajar de manera prolongada con el computador. A continuación se muestran las medidas de la pieza lateral en mm y un render del ensamble, estos obtenidos a partir de un modelo CAD desarrollado mediante el software Autodesk Inventor.

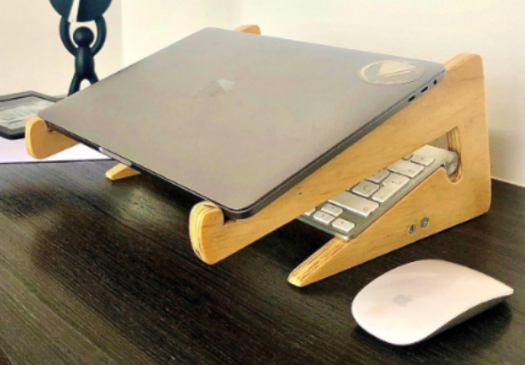

El producto se construye casi en su totalidad a partir de un tablero de MDF de 15mm de espesor, y las piezas se unen mediante 4 tornillos de 4.2mm de diámetro y 2 pulgadas de largo. Como se observa en la figura 1, el producto original cuenta con un acabado natural, por lo cual inicialmente solo se plantea el uso de algún sellante para conservar el producto, sin embargo no se descarta una etapa de pintado del producto, esto será evaluado más adelante con el desarrollo del proyecto ya que puede influir negativamente en los costos teóricos del proceso de manufactura.
Taburete
Este producto puede ser utilizado como asiento y como elemento de apoyo para facilitar el acceso a elementos que se encuentren en sitios altos en el hogar.

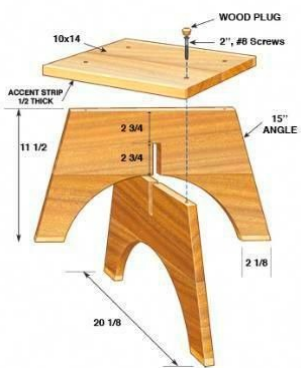

*Taburete - Producto original. *

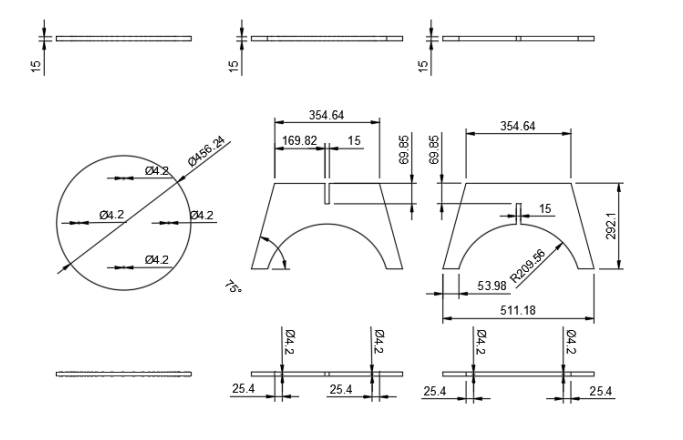

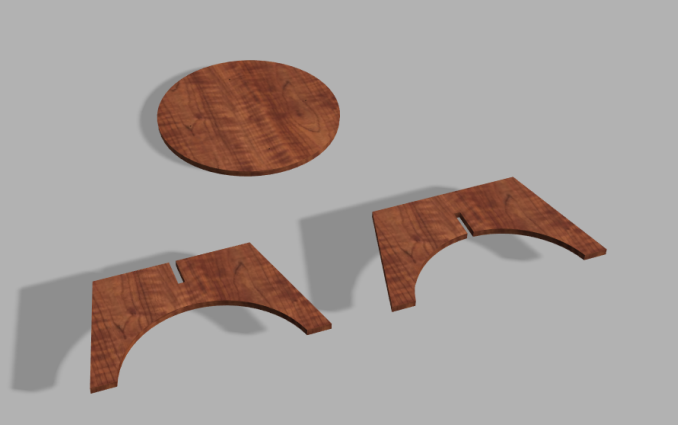

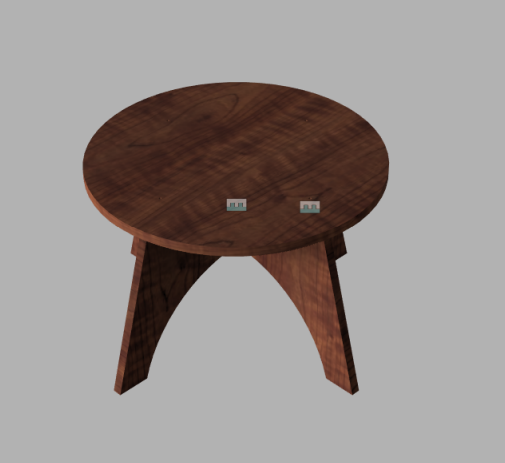

A continuación se pueden observar las cotas de las partes del producto en mm, y un renderizado de las partes y el ensamble completo, estos obtenidos a partir de un modelo CAD desarrollado en el software Fusion 360. Se puede observar que el producto ha sido modificado, específicamente la geometría de la superficie que soporta el peso que se aplicaría sobre el producto en caso de utilizarse, la cual pasa de ser un rectángulo a un círculo, esto con el fin de facilitar el proceso de manufactura del producto y garantizar menores costes teóricos, ya que el producto original, requiere cortes irregulares dado que el encaje de la dos piezas de soporte no es perfectamente perpendicular, contrario a la modificación planteada para este proyecto
Al igual que el primer producto, el taburete se construye casi en su totalidad a partir de un tablero de MDF de 15mm de espesor, y las piezas se unen mediante 8 tornillos de 4.2mm de diámetro y 2 pulgadas de largo, es decir la misma referencia de tornillos utilizados en el primer producto. De igual forma no se plantea un acabado de la superficie, más allá de la aplicación de un sellante.
Portavinos

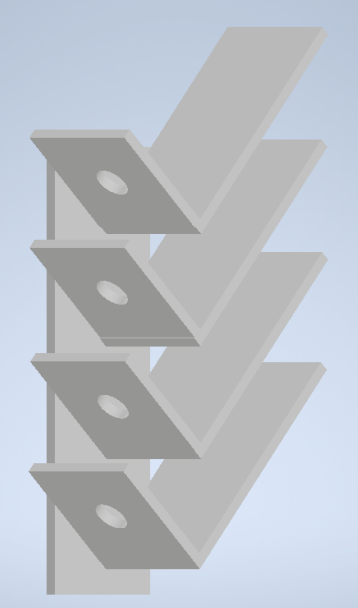

Este producto se utiliza para almacenar y conservar el vino. Cuenta con un soporte central que se encuentra fijado a la pared a través de 3 tornillos de anclaje. Así mismo, posee un total de 4 módulos para el almacenaje de 4 botellas, cada uno fijado a un soporte central mediante 2 tornillos de 4.2 mm de diámetro y de 2 pulgadas de longitud.

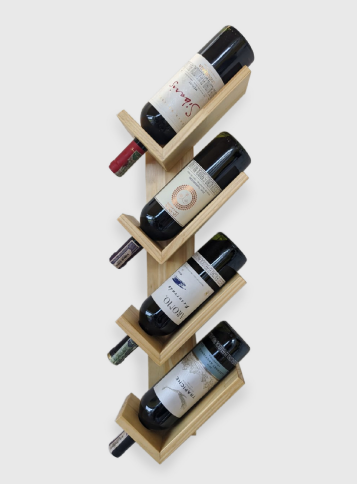

*Portavinos - Producto original. *

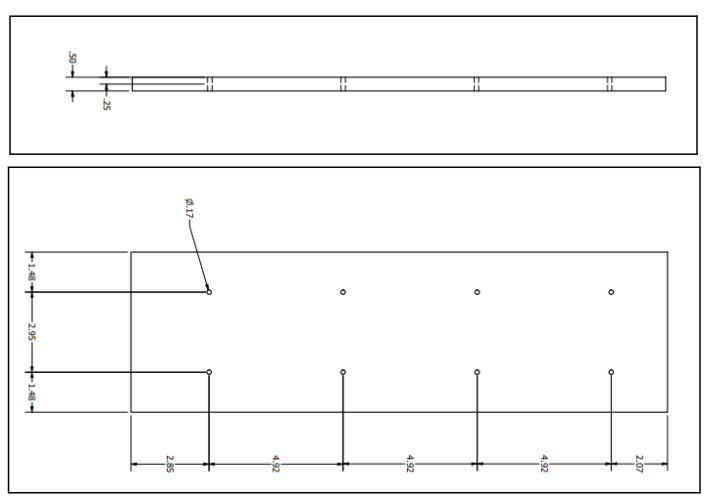

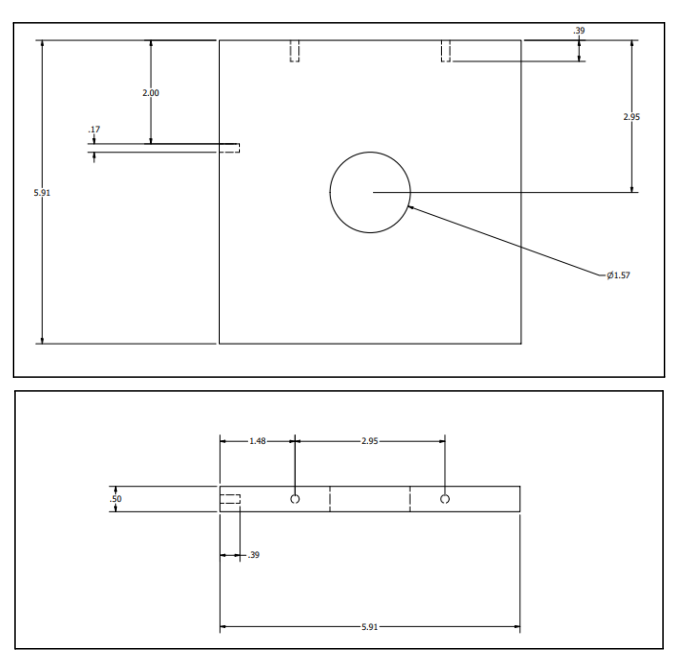

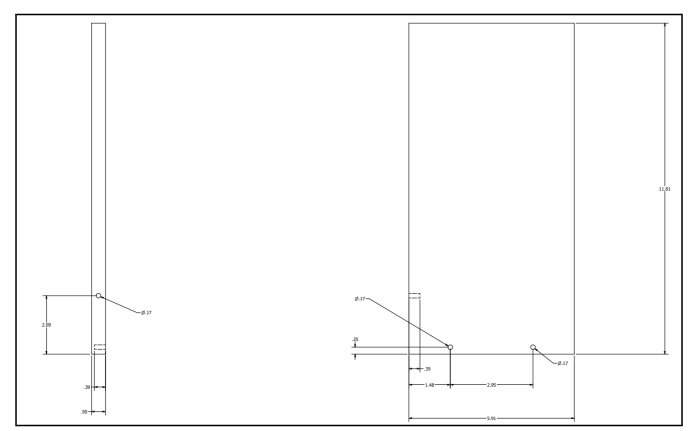

Se observan los planos de cada una de las piezas que conforman el producto, y en la figura 12 se muestra ensamble completo del producto, estos obtenidos a partir de un modelo CAD desarrollado en Autodesk Inventor.
Se plantea el mismo tipo de acabado y material que los 2 productos anteriores.
